Proteção contra Descargas Atmosféricas e Surtos Transitórios
Cliente: Fundição de grande porte (MG)
Setor: Utilidades Industriais / Segurança Elétrica
🧩 Desafio
O elevador de machos da fundição estava exposto a surtos elétricos e descargas atmosféricas indiretas, que comprometiam a confiabilidade do processo e aumentavam os riscos de falhas.
Entre os principais problemas identificados estavam:
- Queima recorrente de componentes eletrônicos sensíveis
- Falta de dispositivos de proteção específicos contra surtos e descargas
- Ausência de monitoramento de falhas de fase e sequência de fases
- Risco elevado de paradas inesperadas e prejuízos à produção
O desafio era desenvolver uma solução de proteção dedicada, robusta e em conformidade com normas técnicas, garantindo maior confiabilidade ao sistema.
💡 Solução

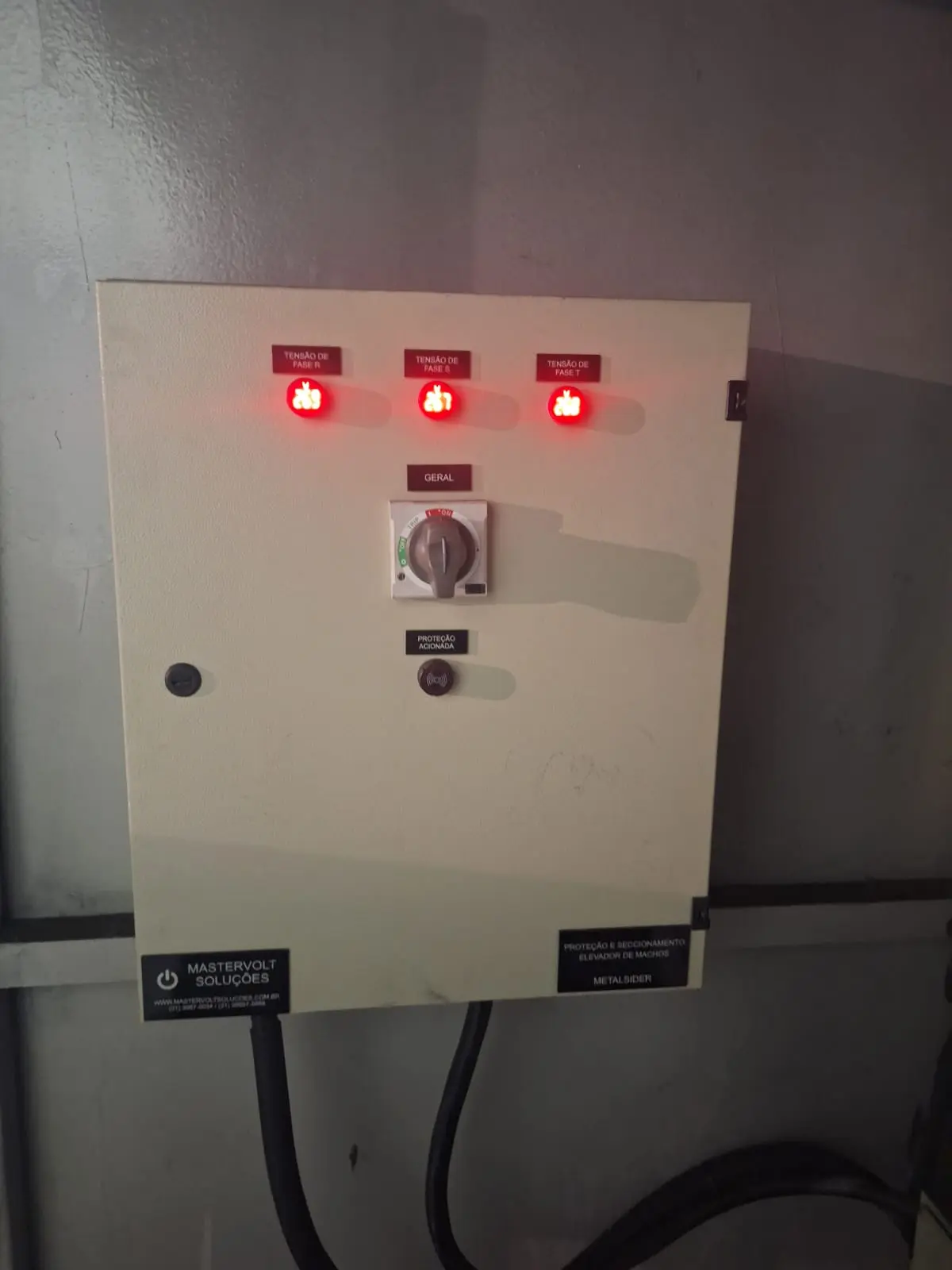

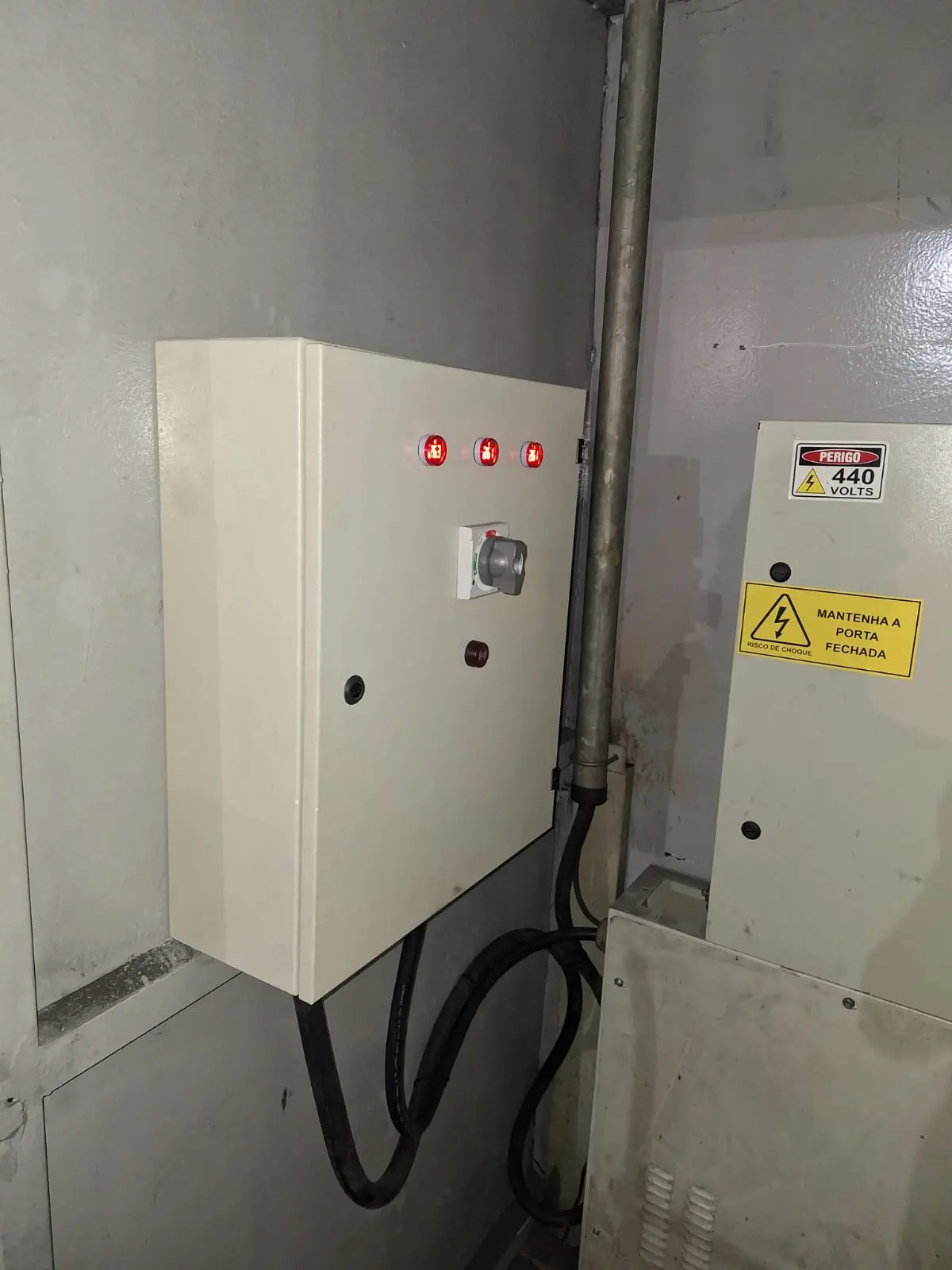

A Mastervolt Soluções projetou, forneceu e instalou um Quadro de Proteção contra Descargas Atmosféricas e Surtos Transitórios, exclusivo para o circuito de alimentação do elevador de machos.

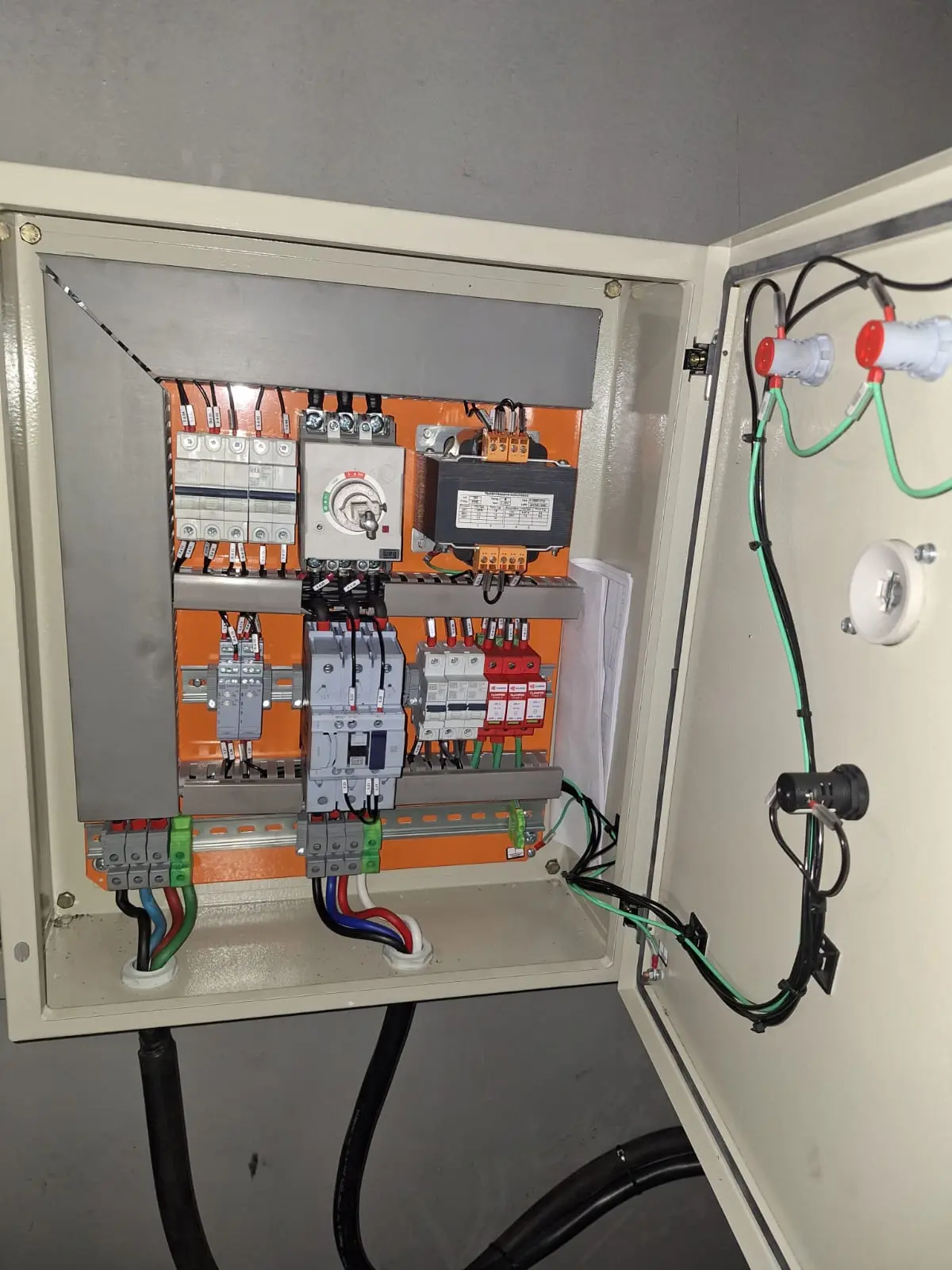

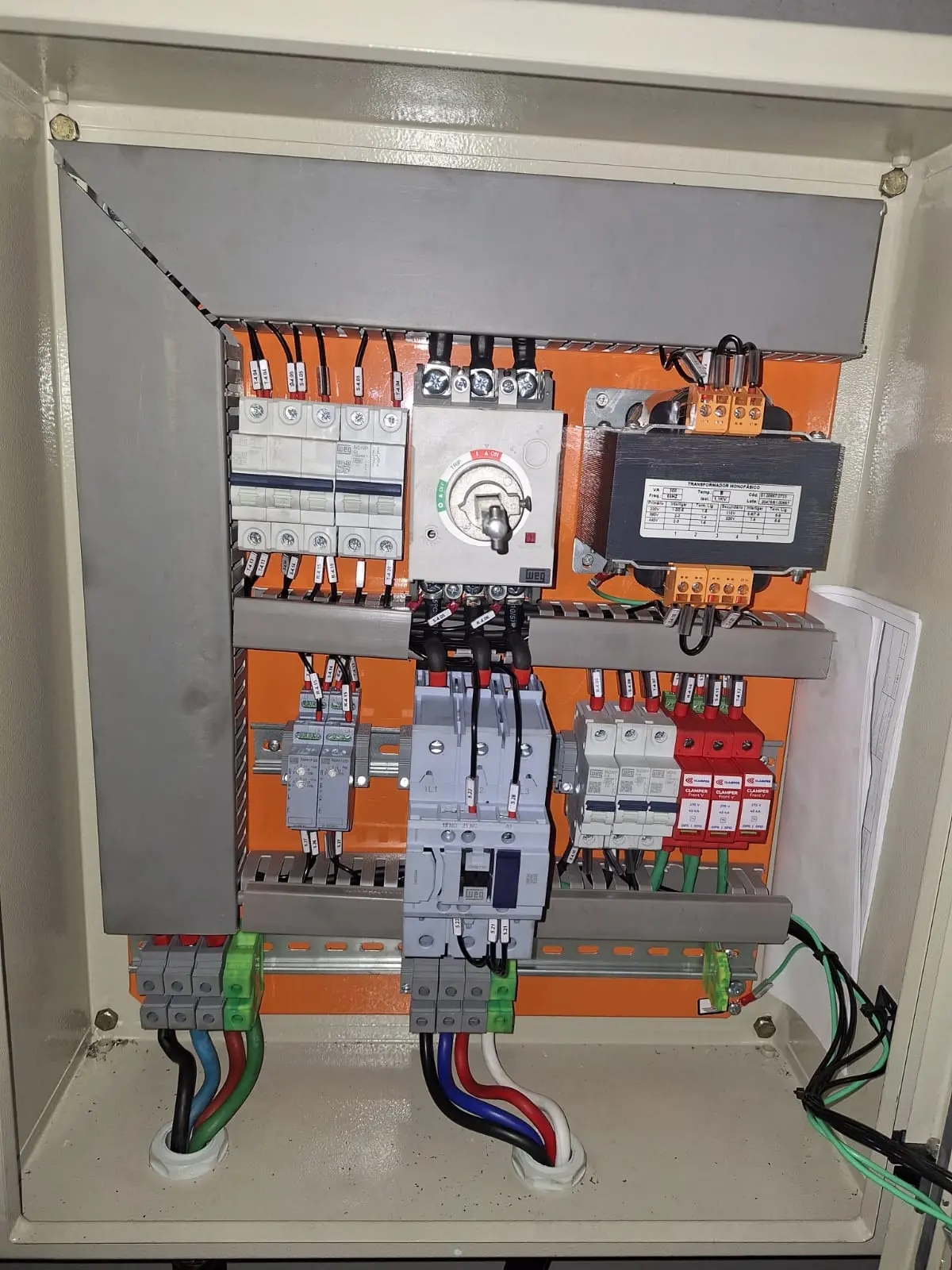

Principais Recursos:
- Disjuntor de caixa moldada 100A com manopla externa e bloqueio conforme NR10/NR12
- DPS trifásico classe II, 20kA por polo, para proteção contra surtos e descargas atmosféricas indiretas
- Relé de falta de fase para detecção de desbalanceamento ou ausência de fase
- Relé de sequência de fase, garantindo a ordem correta de alimentação
- Contator tripolar 100A para corte total em caso de falhas detectadas
- Sistema de intertravamento automático, impedindo que surtos ou falhas alimentem o painel do elevador
- Invólucro metálico IP54, pintura epóxi eletrostática e bornes identificados
- Projeto e montagem conforme NBR 5410, NR10 e NR12
🛠️ Benefícios Percebidos
- Proteção completa contra surtos e falhas elétricas no elevador de machos
- Maior confiabilidade operacional e redução de falhas no processo
- Eliminação de queimas frequentes de componentes sensíveis
- Segurança elétrica aprimorada com dispositivos de bloqueio e intertravamento
- Painel robusto e adequado para manutenção futura
- Conformidade total com normas técnicas e de segurança
📞 Seu processo está protegido contra surtos e descargas elétricas?
A Mastervolt Soluções projeta e fornece painéis de proteção elétrica sob medida, garantindo confiabilidade e segurança para sua planta industrial.
